Câu trả lời chuẩn từ FCIA cho câu hỏi thường gặp - Chỉ số

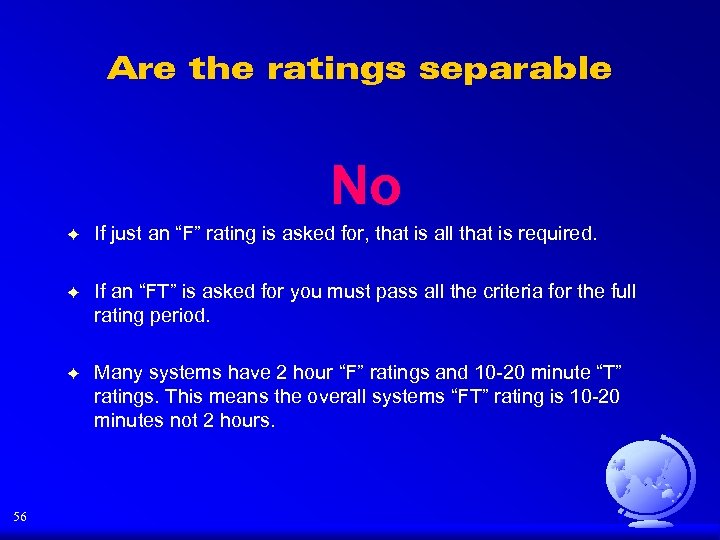

Chỉ số "F" rating và chỉ số "T" rating trong hệ thống chống cháy lan

Các thành viên của hiệp hội nhà thầu chống cháy lan FCIA báo cáo rằng trong các Mô tả kỹ thuật thường yêu cầu chỉ số F và T bằng nhau trong các ứng dụng chống cháy lan cho ống kim loại và một số vật liệu khác, hoặc khe tuyến tính mà không cần xử lý đặc biệt bởi các kiến trúc sư. Mục đích của "Giải đáp tiêu chuẩn" này sẽ cung cấp cho các nhà thầu thành viên của FCIA và các bên liên quan về chỉ số F và T bằng nhau trong chống cháy lan.

Định nghĩa - Hệ thống chống cháy lan kiểm nghiệm theo kết quả của ASTM E 814 hoặc UL 1479 theo thời gian chống cháy cho cả Ngọn lửa "F" và Truyền nhiệt "T". Chỉ số "F" chỉ rõ thời gian mà ngọn lửa chọc thủng qua lỗ mở sang bên phía kia của hệ chống cháy lan. Chỉ số "T" chỉ ra thời gian mà nhiệt độ truyền từ phía cháy sang bên phía không cháy của hệ thống chống cháy lan, cho tới khi nhiệt độ bên phía không cháy đạt đến 325oF (~163oC) cộng thêm nhiệt độ môi trường ngoài.

Mục đích của chỉ số "T" là để chống lại sự tự bắt cháy ở bên phía không cháy ngay cả khi không có sự phá hủy hệ thống ngăn cháy lan. Dưới đây là sự thảo luận đến vấn đề chỉ số "F" và "T" thường xuyên được đề cập bởi các thành viên của hiệp hội FCIA:

Ở ấn bản năm 2000 của IBC yêu cầu chỉ số "F" và "T" phải bằng nhau cho các hệ thống chống cháy lan xuyên sàn. Ở hệ thống xuyên sàn chống cháy, khi các vật liệu xuyên nằm trong hệ tường chống cháy thì không yêu cầu chỉ số "T". Đối với hệ thống xuyên sàn nằm ngoài hệ tường chống cháy, chỉ số "T" được yêu cầu không nhỏ hơn 1 giờ hoặc bằng thời gian chống cháy của hệ sàn chống cháy.

Khi hệ vật liệu xuyên nằm trên hệ tường chống cháy, không có yêu cầu đề cập đến chỉ số "T".

(Xem thêm trong IBC ấn bản năm 2000 để thêm thông tin tham khảo).

Sau khi xem xét các thư viện các hệ thống chống cháy của Phòng thí nghiệm UL, các nhà thầy của thành viên FCIA tìm thấy một số kết quả sau:

1. Hệ thống ống kim loại - Trong hệ thống CAJ, CBJ, FA, WJ, hệ thống chống cháy lan có ống kim loại xuyên qua sàn bê tông, tường bê tông/ gạch khối, không thấy hệ thống nào có chỉ số "F" và "T" bằng nhau. Trong một số trường hợp, chỉ số "T" đạt được từ 1/4 đến 1 giờ tùy thuộc vào hệ thống WJ (tường). Bọc cách nhiệt có thể được yêu cầu, bằng cách bọc quanh vật liệu xuyên, với chiều dày 2", dài 12" ở cả hai mặt của hệ thống tường và sàn bê tông để đạt được chỉ số "T" bằng với chỉ số "F". Đối với hệ khung gỗ, có một số trường hợp có chỉ số "F" và chỉ số "T" bằng nhau. Các chỉ số này chủ yếu ở các hệ ống có đường kính ống 4" hoặc nhỏ hơn.
2. Hệ thống ống nhựa -  Hệ series CAJ 2000 cho các hệ chống cháy với ống nhựa có số lượng đáng kể các kiểm nghiệm có chỉ số "F" bằng chỉ số "T". Tuy vậy, có một số kiểm nghiệm với hệ thống ống nhựa xuyên có chỉ số "T" nhỏ hơn chỉ số "F".Thêm vào đó, khi ống bọc ngoài (sleeve) được sử dụng cho hệ thống chống cháy xuyên, chỉ số "T" giảm về 0 giờ.
3. Hệ thống ống được bọc cách nhiệt -  Trong trường hợp ống nước kim loại, hoặc ống điện kim loại được bọc cách nhiệt liên tục, chỉ số "T" cũng có thể nhở hơn hoặc bằng trong một số kiểm nghiệm. Bọc cách nhiệt có thể liên tục hoặc từng đoạn để đạt được chỉ số "T". Với một số ống kim loại được bọc cách nhiệt không liên tục, có tồn tại một số hệ thống được kiểm nghiệm. Thông thường là ống được bọc dài xấp xỉ 36", dày xấp xỉ 1-3", tùy thuộc mỗi hệ thống hoặc dài 12" mỗi phía để đạt được chỉ số "T". Tham khảo chi tiết từng hệ thống đã kiểm nghiệm và lưu trên hệ thống để biết thêm chi tiết.Khi ống luồn cáp (conduit) được bọc để đảm bảo chỉ số "T", cần đặc biệt lưu ý đến chiều dày lớp cách nhiệt và ảnh hưởng đến dòng điện địch mức. Bọc cách nhiệt có thể làm giảm dòng điện định mức, hạn chế khả năng truyền tải, và có khả năng xảy ra hỏa hoạn.
4. Hệ thống cáp điện - Mặc dù kim loại được sử dụng cho hệ thống chống cháy có cáp điện cho dây cáp, ống luồn cáp,... vẫn có một số hệ thống có chỉ số "F" bằng chỉ số "T". Khi ống nhôm được sử dụng, chỉ số "T" có thể sẽ cao hơn một số kim loại khác bởi vì điểm nóng chảy thấp của nhôm, do đó ống nhôm sẽ chảy ra trước khi có khả năng truyền nhiệt sang bên phía không cháy.


5. Hệ thống khe tuyến tính - Tất cả các hệ thống đã kiểm nghiệm và lưu trữ với yêu cầu chỉ số "F" phải bằng với chỉ số "T" trong hệ thống khe tuyến tính được xem như là một yêu cầu. Trong một số trường hợp hệ thống chống cháy lan "không cách nhiệt" được sử dụng, chỉ số "F" có thể cao hơn chỉ số "T". Thậm chỉ chỉ số "T" có thể bằng "0" giờ.

Dựa trên một số thông tin tham khảo ở trên, FCIA  có thể trả lời là chỉ số "F" và chỉ số "T" bằng nhau có thể được cung cấp trong một số trường hợp mà không phải tồn tải ở tất cả các trường hợp. Kiến trúc sư và kỹ sư đưa yêu cầu chỉ số "F" phải bằng chỉ số "T" phụ thuộc vào yêu cầu của quy chuẩn của các phương án bảo vệ hoặc tài liệu xây dựng, với các hệ thống kiểm nghiệm và lưu trữ cụ thể để phù hợp.

Do phụ thuộc vào số lượng hữu hạn các hệ thống đã kiểm nghiệm và được lưu trữ trên hệ thống của các ứng dụng ống kim loại, có thể cần phương án đánh giá kỹ thuật (EJ) hoặc hệ thống chống cháy tương đương (EFFRA) để cung cấp chỉ số "T" cụ thể.

Nguồn:

FCIA Standard Answer # 1 - "Equal "F" and "T" Ratings May 6, 2004 FINAL; Edited August 18, 2018

Firestop Contractors International Association
FCIA Technical Committee Document number 1
