EZ path - Cửa sổ luồn cáp chống cháy - Ngăn cháy tiên tiến

Ngăn Cháy hiện nay đã được xác định khá rõ ràng. Nhà thầu trung bình đều nhận thức được sự cần thiết phải bịt kín đúng cách các điểm xuyên thấu trong các bức tường và sàn chịu lửa. Đây không chỉ là một bước quan trọng từ góc độ an toàn tính mạng và bảo vệ tài sản, mà còn là yêu cầu bắt buộc theo quy định.

Các ấn phẩm như Sổ Tay Phương Pháp Phân Phối Viễn Thông BICSI (TDMM) và các tài liệu BICSI khác đã làm rất tốt việc giáo dục các nhà thiết kế và lắp đặt về tầm quan trọng của việc lập kế hoạch, thiết kế và lắp đặt hệ thống ngăn cháy đúng cách. Tuy nhiên, khi nhắc đến ngăn cháy, hầu hết mọi người đều nghĩ đến loại keo silicon màu đỏ phổ biến được áp dụng xung quanh các dây cáp, ống dẫn và các yếu tố dịch vụ của tòa nhà đi qua các bức tường và sàn chịu lửa. Mặc dù keo hoặc chất bịt kín ngăn cháy là một sản phẩm có thể được sử dụng để bịt kín các điểm xuyên thấu của sàn và tường chịu lửa, nhưng các sản phẩm thế hệ mới hơn đã được thiết kế đặc biệt với các nhà thầu lắp đặt cáp trong tâm trí. Những sản phẩm thế hệ mới này cung cấp tính linh hoạt tối đa trong việc kéo cáp, đồng thời vẫn đáp ứng tất cả các yêu cầu liên quan đến quy định về ngăn cháy.

BỘ KÍCH THƯỚC ỐNG PHÂN PHỐI ĐƯỢC CHẾ TẠO SẴN (Sleeve) – Các bộ kích thước ống phân phối cáp được chế tạo sẵn hiện có sẵn trên thị trường. Các bộ này bao gồm một ống kim loại có kích thước phù hợp với kích thước của một đoạn ống dẫn điện kim loại (EMT) hoặc ống dẫn, các tấm chắn kim loại để cố định ống, các bộ khớp để ngăn ngừa hư hại cáp và một liều lượng keo ngăn cháy dạng trương nở (expandable) được đo sẵn đủ để bịt kín mỗi đầu của ống sau khi lắp đặt cáp. Ngoài ra, một số bộ ống phân phối được chế tạo sẵn cũng bao gồm các vòng đệm chịu lửa được lắp đặt phía sau tấm chắn để cung cấp khả năng chống cháy và khói bổ sung. Một số bộ ống phân phối có tính năng một ống với mép cuộn tích hợp trong thiết kế. Mép cuộn thực hiện chức năng tương tự như bộ khớp với lợi ích bổ sung là không thể bị gỡ bỏ hoặc dịch chuyển khi bó cáp được kéo qua ống.

Các bộ ống phân phối cáp được chế tạo sẵn là một lựa chọn tuyệt vời để tiết kiệm cả chi phí lao động và vật liệu. Thêm vào đó, với các tấm chắn cố định ống so với các ống chế tạo tại chỗ thông thường, ống được giữ ổn định và an toàn để chịu đựng sự khắc nghiệt khi kéo các bó cáp lớn. Điều này cũng đảm bảo tuân thủ quy định tại Điều 712.2 của Bộ Quy Tắc Xây Dựng Quốc Tế - IBC (Phiên bản 2006), nơi yêu cầu các ống phải được “cố định chắc chắn vào bộ phận bị xuyên thủng.” Điều 712.2 cũng yêu cầu cả bên trong ống phải được bịt kín, cũng như không gian bên ngoài ống giữa ống và viền lỗ mở. Các bộ ống phân phối cáp được chế tạo sẵn với vòng đệm chịu lửa và liều lượng keo ngăn cháy được đo sẵn đáp ứng tiêu chí này.

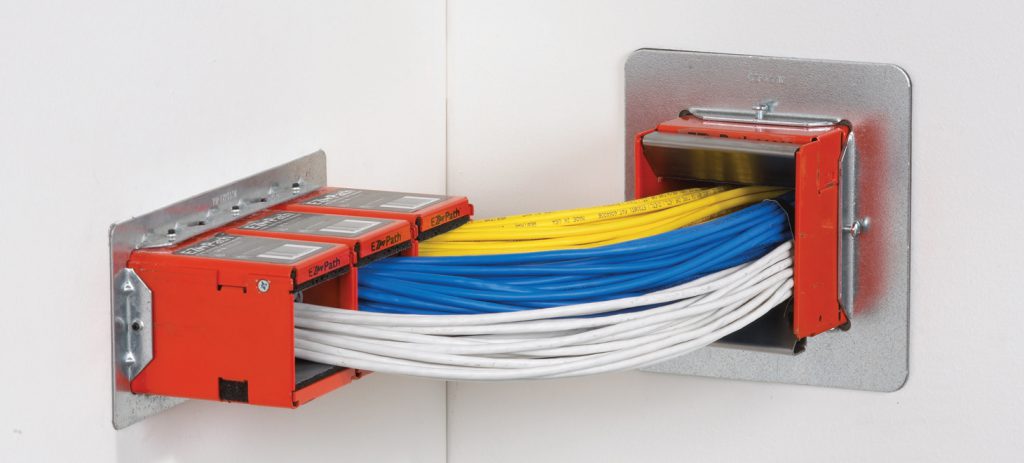

Cửa sổ luồn cáp (EZ path) – Trong khi các bộ ống phân phối cáp được chế tạo sẵn làm cho quy trình lắp đặt ngăn cháy và ống theo quy định dễ dàng hơn, thì các thiết bị đường đi chịu lửa nâng cao thêm một bước. Một bộ ống chế tạo sẵn vẫn yêu cầu người lắp đặt phải lắp đặt đúng cách keo vào mỗi đầu của ống đến độ sâu yêu cầu. Keo này có thể được tái sử dụng, cho phép di chuyển, bổ sung và thay đổi cáp trong tương lai. Tuy nhiên, điều này tạo ra khả năng keo có thể bị gỡ bỏ mà không được thay thế hoặc đơn giản là không được lắp đặt đúng cách ngay từ đầu.

Cửa sổ luồn cáp (EZ path) loại bỏ vấn đề này. Loại sản phẩm ống phân phối cáp được chế tạo sẵn này được thiết kế đặc biệt để sử dụng trong những môi trường mà việc di chuyển, bổ sung và thay đổi cáp thường xuyên là điều bình thường. Những thiết bị này thường có hệ thống niêm phong tích hợp để đảm bảo rằng nó không thể bị gỡ bỏ và quên đi. Hầu hết các sản phẩm đường đi trên thị trường cho phép dung lượng cáp dao động từ 0 đến 100%. Vì vậy, cho dù một đường đi được lắp đặt trống để chuẩn bị cho việc sử dụng trong tương lai hay đã đầy cáp, nó vẫn cung cấp khả năng bảo vệ chống cháy đầy đủ.

Nhiều nhà thiết kế và cơ sở tiêu chuẩn hóa các sản phẩm đường đi không yêu cầu các bước bổ sung để duy trì tính tuân thủ. Những sản phẩm này được coi là giải pháp không cần bảo trì. Một giải pháp không cần bảo trì không nên yêu cầu bất kỳ hành động nào để kích hoạt các đặc tính bảo vệ chống cháy và khói của thiết bị. Lợi ích của những loại sản phẩm này là nhà thầu lắp đặt cáp có thể tập trung vào việc kéo cáp mà không cần phải thực hiện các bước bổ sung để đảm bảo bảo vệ chống cháy và khói.

Một số sản phẩm đường đi được thiết kế để xếp chồng rất chặt chẽ với nhau, trong khi một số khác thậm chí có thể được nhóm lại như các hộp điện cho công tắc và ổ cắm. Điều này cho phép khả năng chứa cáp lớn hơn trong khi giảm thiểu kích thước lỗ mở cần tạo ra qua các sàn hoặc tường chịu lửa. Mặc dù điều này rõ ràng có lợi từ góc độ cấu trúc, nhưng còn có lợi thế thương mại, đặc biệt đối với các thiết bị lắp đặt qua sàn. Trong các sàn, càng nhiều cáp có thể được dẫn qua một khu vực tương đối nhỏ gọn thì càng nhiều không gian sàn sử dụng còn lại. Điều này đặc biệt quan trọng ở những khu vực mà chi phí thuê văn phòng cao, và người thuê muốn có càng nhiều không gian sử dụng càng tốt cho các văn phòng và phòng họp. Giống như các bộ ống phân phối cáp được chế tạo sẵn, hầu hết các đường đi chịu lửa có sẵn trên thị trường đều bao gồm các tấm chắn để khóa thiết bị vào vị trí. Từ góc độ kéo cáp qua một thiết bị, cũng như tuân thủ quy định tại Điều 712.2 của IBC được đề cập trong các phần trước, người dùng cuối được bảo vệ. Một lợi ích khác của các đường đi chịu lửa là chúng giúp quy trình kiểm tra trở nên dễ dàng hơn. Khác với keo hoặc chất bịt kín và ống được lắp đặt tại chỗ, một đường đi chịu lửa rất dễ cho một người kiểm tra xác định và xác minh tính tuân thủ quy định. Hầu hết đều có màu sắc độc đáo để hỗ trợ trong quá trình nhận diện. Việc có một khu vực tải cố định cũng loại bỏ nhu cầu đếm số lượng cáp và thực hiện các phép tính để xác định xem tỷ lệ tải cáp tối đa đã bị vượt quá hay chưa. Hầu hết các sản phẩm đường đi chịu lửa có thể dễ dàng được nhận diện từ xa. Hơn nữa, nhiều thiết bị đi kèm với nhãn chắn tiện lợi để xác định thêm thông tin như loại cáp, người lắp đặt và các Hệ thống UL phù hợp.

KẾ HOẠCH CẦN THIẾT – Các bộ ống phân phối cáp được chế tạo sẵn và các đường đi chịu lửa làm cho cuộc sống của người lắp đặt, người kiểm tra và chủ sở hữu dễ dàng hơn bằng cách loại bỏ sự đoán mò và cung cấp khả năng cao hơn để một tòa nhà sẽ được ngăn cháy đúng cách ngay từ lần đầu và tiếp tục duy trì tình trạng ngăn cháy theo thời gian. Lập kế hoạch tốt ngay từ đầu luôn là điều cần thiết, và dù những sản phẩm này rất tốt trong việc loại bỏ yếu tố sai sót của con người ở một mức độ nào đó, một chút lập kế hoạch trước sẽ làm cho việc sử dụng của chúng hiệu quả hơn rất nhiều.

Một phần quan trọng trong quy trình lập kế hoạch là xác định số lượng ống hoặc đường đi cần thiết. Việc xem xét không chỉ các yêu cầu cáp hiện tại mà còn cả sự phát triển trong tương lai là rất quan trọng. Một quy tắc chung là tính toán yêu cầu ống hoặc đường đi dựa trên các yêu cầu dung lượng hiện tại và sau đó, tối thiểu, gấp ba lần số đó. Ngoài việc chỉ có chỗ cho sự phát triển cáp trong tương lai, một lợi thế bổ sung của việc có dung lượng lớn hơn là có thể phân loại cáp theo loại hoặc mục đích; hoặc trong các cơ sở lớn hơn, thậm chí theo nhà cung cấp.

Với sự ra đời của các sản phẩm ngăn cháy hiện đại, việc ngăn cháy không còn là một công việc chỉ dành cho những người lao động ít kỹ năng nhất trên công trường. Các sản phẩm ngày nay cung cấp sự cân bằng tuyệt vời giữa việc dễ dàng kéo cáp và tính tuân thủ quy định tối đa.

Trích dẫn nguồn: https://www.stifirestop.com/news/modern-advances-in-firestop-technology-new-generation-products-provide-flexibility-and-compliance
